无损检测技术基础－工业内窥镜检测目录：1、基础知识；2、检测原理；3、关键技术；4、应用举例；5、研究进展和热点内镜，亦称内窥镜，是一种多学科通用的工具，内窥检测是一种利用工业内窥镜对容器、管道、不可拆卸设备的内部、狭小缝隙的内表面、水油等液面以下部位进行质量控制的目视检测方法

国内在20世纪70-80年代开始从国外引进内窥镜产品，主要用于航空航天产品内部多余物控制及一些零部件质量检查，工业内窥镜就是其中之一

工业内窥镜应用领域：轮机检修、航空航天工业、石油化工、汽车制造、交通工具、机械铸造行业等质量控制


目视检测原理：目视检测是无损检测重要方法之一，它仅指用人的眼睛或借助于光学仪器对工业产品表面作观察或测量的一种检测方法，典型的是将目视检测限制在电磁谱的可见光范围之内

目视检测可分为直接目视检测和间接目视检测两种，间接目视检测借助各种光学仪器或设备进行直接观察，如反光镜、望远镜、工业内窥镜、光导纤维或其他合适仪器等

目视检测仪器种类众多，工业内窥镜是其中之一，工业内窥镜是集光、机、电一体的ndt仪器，根据制造工艺分为三类：硬性内窥镜、纤维内窥镜、电子视频内窥镜

硬性内窥镜原理构造

硬性内窥镜工作原理：利用转像透镜光学技术来传送影像，并由光导纤维提供光照明，为了传送清晰图像，该内窥镜的有效不锈钢插入部分内设计若干光学元件的转像透镜系统

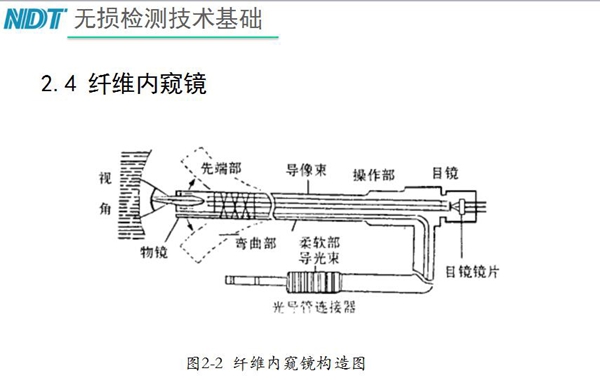

纤维内窥镜原理构造：由插入部（前端部、弯曲部与柔软部）、操作部与目镜部组成

纤维内窥镜工作原理：由高品质的传像纤维来传送图像，通过目镜直接观察

工业电子视频内窥镜构造

电子视频内窥镜工作原理：通过物镜成像传至ccd耙面上，然后ccd再把光像转变成电子信号，把数据转送至视频内窥镜控制组，再由该控制组输出至监视器或计算机上。

三种类型内窥镜性能比较：直杆镜结构简单、功能少，不可弯曲、成像效果好、耐用性好；工业光纤镜可弯曲、成像效果受光纤数量影响，有蜂窝现象、耐用性差；工业视频内窥镜结构复杂、可弯曲、功能多、成像效果好等特点

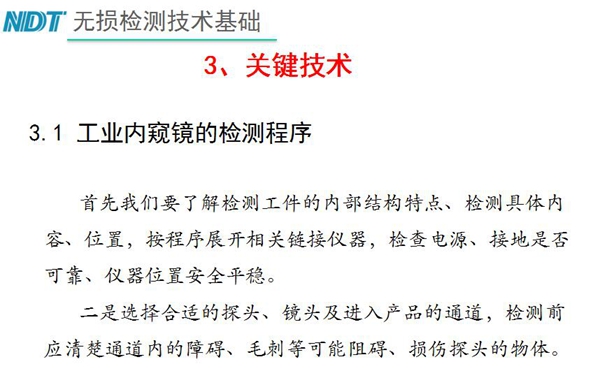

工业内窥镜检测关键技术－检测程序：首先要了解检测工件内部结构特点、内容、位置等，二、选择合适探头、镜头及进入产品通道

三、对于内部无法了解结构复杂产品，可使用观察镜头观察后再检测；四、检测过程中应小心，确保探头顺利到达指定部位

五、内窥镜探头移动检查速度不超过10mm/s，大面积扫查时应采用直线扫描方式，每次扫查宽度不超过20mm, 六、按规定清洁探头等

三种不同内窥镜选型推荐：直杆镜使用方便、成像效果好、适用直孔检测；光纤镜其直径可以制造的很细，多用于内径4mm以下，视频内窥镜功能多、可靠性高，适用于内部结构复杂产品检测

　　本文摘自西南交通大学讲义部分章节，kaiyun全站网页版登陆的版权归原作者所有，出于传递更多信息和学习之目的，并不意味亚泰光电赞同其观点或证实其内容真实性，本文内容仅供参考。本文由深圳市亚泰光电技术有限公司编辑整理，亚泰光电，国内知名kaiyun全站网页版登陆和kaiyun全站网页版登陆研发、生产厂家，致力于为客户提供针对性、专业化、系统性的设备诊断和状态监测产品kaiyun全站网页版登陆的解决方案，欢迎您的咨询与洽谈。0755-86656390)
